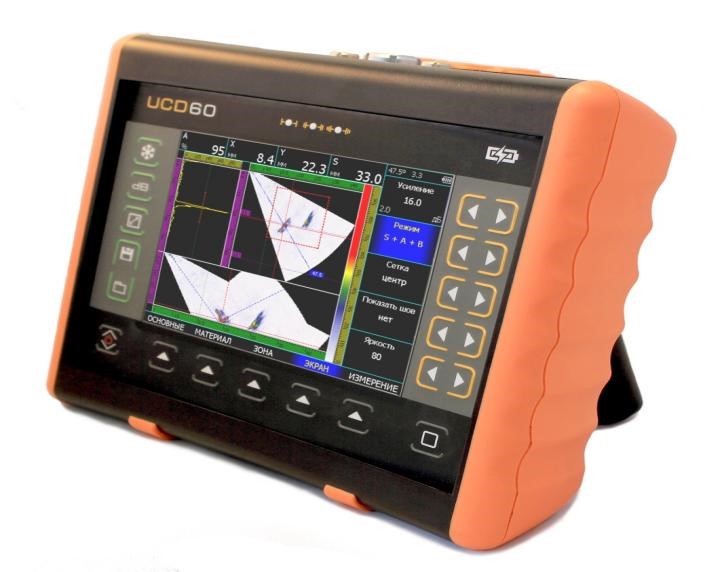

合成孔径全聚焦相控阵检测仪

产品概述

UCD60PA相控阵首次将实时全聚焦技术（TFM）与合成孔径技术（SAFT）有机结合，通过全矩阵捕获（FMC）进行数据采集、全聚焦数据的处理后，再进行SAFT进行信号处理叠加，使其检测结果灵敏度更高，缺陷显示更加明显。SAFT技术是提高信噪比有效的方法。该合成孔径技术方法突破了传统成像系统方位分辨率的概念，实现了小孔径的基元换能器在较低的工作频率下对远处目标进行高分辨率检测的能力，即：以小孔径系统达到大孔径系统的分辨率。

检测应用

● 各类金属焊缝缺陷检测

● 金属薄壁管缺陷检测

● 金属结构件缺陷检测

● PE管热熔、电熔焊缝检测

● 奥氏体不锈钢焊缝检测

● 小径管焊缝检测

产品功能特点

● 操作简单

检测不同厚度工件，不需要设置聚焦法则，即可得到高分辨率扫描图像，声程所达自动聚焦，仅通过调节增益和声程完成操作，即使长时间不操作，也不会因忘记繁琐的操作而烦恼。

● 焊缝全覆盖检测

在全聚焦模式下，可实现焊缝全覆盖检测，无需转换模式或打磨焊缝余高。

● 表面盲区小

在全聚焦模式下可检测距离表面1mm的缺陷并与表面波有效区分。

● 缺陷定性定量分析

自动捕获信号最高幅值和角度值，可测量单个缺陷，也可测量两个缺陷之间的距离，更加便于数据现场分析。

● 多种功能可选

PA(TFM+SAFT)、TOFD及UT功能。

● 多种显示模式可选

A扫、B扫、C扫、D扫、S扫、L扫和TOFD。

● 便携性强

主机仅为1.4千克，更加便于现场作业。防护等级可达IP65，工作温度范围：-30℃~55℃，锂电池供电：10小时以上。

● 焊缝几何形状构建

焊缝声束模拟及几何形状构建。

● 缺陷自动分析软件

自动快速发现缺陷，并对缺陷进行尺寸评估，多种显示方式同时显示，出具详细尺寸信息。
